人工模擬雨凇實驗箱主要用于檢驗產品耐受積冰、凍雨環境、在積冰、凍雨、溫濕度環境下工作及絕緣性能的檢測。其試驗方法根據不同試驗標準的要求不同而有所區別，下面是人工模擬雨凇實驗箱用于“IEEE C37.30.1 第 7.6 條：冰載荷測試”的測試方法，可供大家做試驗參考。

人工模擬雨凇實驗箱的測試方法：

試驗設備：環儀儀器 人工模擬雨凇實驗箱

試驗標準：IEEE C37.30.1 第 7.6 條：冰載荷測試

試驗目的：冰載荷測試是為了確定室外開關的額定破冰能力而進行的設計測試。

試驗內容：

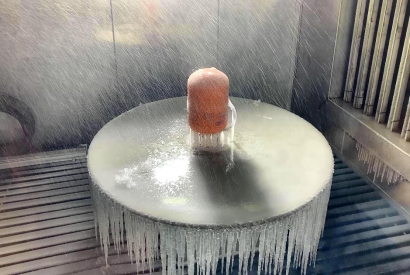

開關在可冷卻至–6℃溫度的室內完全組裝。實驗箱應配備灑水裝置，向整個開關區域提供細密的水霧從上方以與垂直方向成 45°的不同角度進行全面潤濕。

所用的水可冷卻至 0℃至 3℃之間的溫度。 它一直據觀察，需要噴灑 40 至 80 升/小時/米 2 （1 至 2 加侖/小時/英尺 2）的區域才能使冰結冰。

以大約 6 毫米/小時（1/4 英寸/小時）的速率沉積。

對于額定電壓為 362 kV 及以上的開關進行測試，當可用的噴水不能濕潤所有三相時同時，允許對測試條件進行適當修改。但必須噴水能夠在濕潤和冷凍期間覆蓋至少一個完整的單極開關。

在前 1 小時潤濕期間，環境溫度應介于 +1℃和 +3℃之間。1 小時噴霧期后，環境溫度應降至 –6℃至–3℃； 應持續噴射直至在頂部表面測量到額定冰厚。

測試棒。

然后，冰涂層應在 –6℃至 –6℃范圍內的室內環境溫度下固化。停止噴涂后至少保持 –3℃ 2 小時。
