電動式振動臺，為機械工程試驗機，是指具有電動振動發生器的振動臺，工作原理類似于揚聲器，即通電導體在磁場中受到電磁力的作用而運動。當振動臺磁路中的動圈通過交變電流信號時產生激振力磁路中即產生振動運動。

在使用電動式振動臺做試驗需要計算出結果，下面“環儀儀器”小編帶帶大家認識一下計算方法。

設備名稱：環儀儀器 電動式振動臺

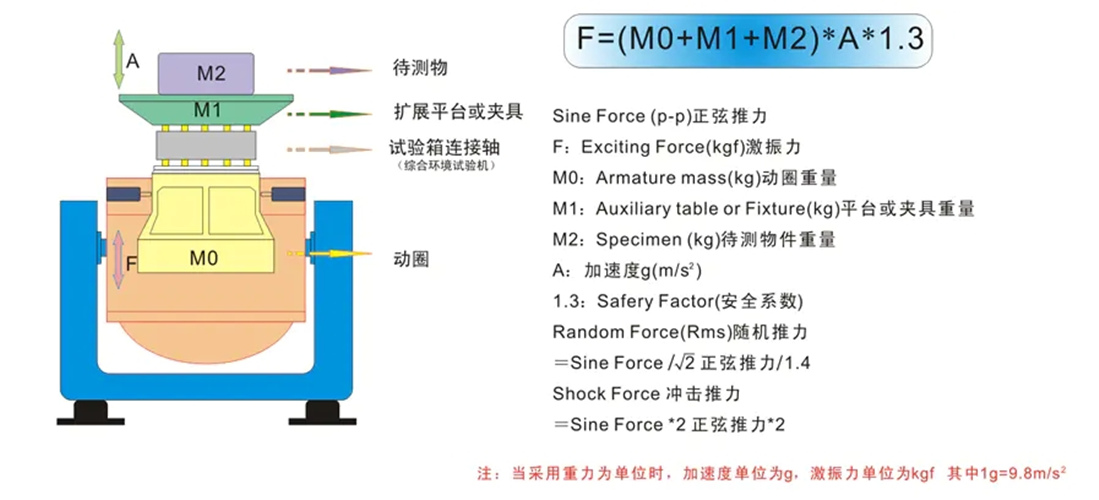

電動式振動臺示意圖：

振動試驗所需的激振力可按總的加載質量和最大試驗加速度進行計算：

振動試驗有四個基本單位：推力F［N］、加速度A［m/s2］、速度V［m/s］、和位移D［mmop］。

運動部件質量：

若垂直擴展臺面或水平滑臺面（含連接頭）質量：m1

動圓質量：m2

氣候試驗箱連接軸質量：m3

夾具質量：m4

試件質量：m5

試驗加速度為：a

則振動試驗所需要的激振力可根據F=ma式計算如下：

F=（m1+m2+m3+m4+m5）a

根據以上參數，我們可以得到以下計算數據：

1、最大加速度20g

最大加速度=0.002*f2（頻率HZ）*D（位移mmp-p）

舉例:10HZ最大加速度=0.002*102*5=1g

在任何頻率下加速度不可大于20g

2、最大振幅＜5mm

最大振幅=20/（0.002*f2）

舉例：100Hz最大振幅=20/（0.002*1002）=1mm

在任何頻率下振幅不可大于5mm
