沉積在絕緣子表面的污染物有兩個(gè)主要成分，即潤(rùn)濕時(shí)形成導(dǎo)電層的可溶性污染物和可溶性污染物形成粘合層的不可溶性污染物。為了模擬閃絡(luò)試驗(yàn)中的實(shí)際污染程度，交流高壓絕緣子閃絡(luò)試驗(yàn)采用的測(cè)試程序符合GB/T 4585、IEC 60507和IEEE Std 1783–200的要求，試驗(yàn)程序如下。

試驗(yàn)設(shè)備：環(huán)儀儀器 電力覆冰人工氣候試驗(yàn)室

參考標(biāo)準(zhǔn)：GB/T 4585、IEC 60507和IEEE Std 1783–200

實(shí)施步驟：

1) 預(yù)污染
首先，仔細(xì)清洗并干燥絕緣子串。在第一次污染之前，先用水和高嶺土的漿液清洗絕緣子串，然后用自來(lái)水沖洗。干燥后，使用固體層法對(duì)標(biāo)本進(jìn)行人為污染，測(cè)量如上所述的 ESDD 和 NSDD。然后將標(biāo)本自然干燥24小時(shí)。

2）濕積雪
標(biāo)本以所需的排列方式懸掛在氣候室中。為了沉積濕雪，氣候室首先冷卻至預(yù)設(shè)溫度 -16 ℃，然后保持恒定。噴涂用水的電導(dǎo)率為100us/cm，噴涂前預(yù)冷至4~5℃。達(dá)到預(yù)設(shè)溫度后，需要一小時(shí)的溫度穩(wěn)定時(shí)間。然后，打開(kāi)雪炮以產(chǎn)生濕雪。供水壓力設(shè)定為280 PSI，產(chǎn)雪量為20 m3/h。

在上述條件下，實(shí)測(cè)濕雪液態(tài)水質(zhì)量分?jǐn)?shù)為20%~25%。由于結(jié)冰程度是影響閃絡(luò)電壓的重要因素，因此每次濕積雪持續(xù)20分鐘才能獲得相同的積雪程度。在此降雪程度下，普通棚單串90%以上被橋接。之后，將室內(nèi)溫度保持在-16℃，持續(xù)15分鐘以使雪硬化。最后，打開(kāi)室門(mén)，以 3℃/h 將環(huán)境溫度升高至 0℃。

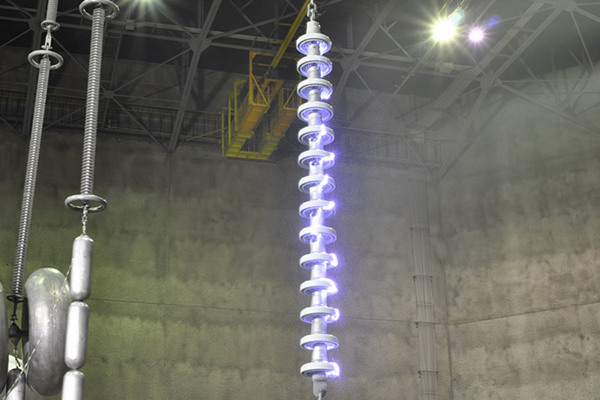

3）濕雪閃絡(luò)試驗(yàn)
采用均勻上升法，獲得了濕雪條件下各種絕緣子串布置的平均閃絡(luò)電壓。首先，以5 kV/s的速率升高電壓直至閃絡(luò)。然后，降低室內(nèi)溫度，使絕緣子表面的雪重新凍結(jié)約5分鐘。之后，重復(fù)進(jìn)行閃絡(luò)試驗(yàn)。每個(gè)濕積雪都暴露在電壓下 3-5 次，并且每個(gè)絕緣子串布置的積雪至少進(jìn)行 4-5 次。由于濕雪閃絡(luò)試驗(yàn)中閃絡(luò)電壓非常分散，只有相對(duì)差低于7.5%的試驗(yàn)才被認(rèn)為是有效的試驗(yàn)。為了獲得平均閃絡(luò)電壓，應(yīng)至少進(jìn)行10次有效測(cè)試。
