我們常見的冷熱沖擊試驗箱為提籃式，即把樣品放到吊籃中，進行上下移動，從而達到溫度沖擊的效果，我們也稱為吊籃式冷熱沖擊試驗箱。但二箱式冷熱沖擊試驗箱有一種轉換方式為左右移動式，這種二箱式冷熱沖擊試驗箱是怎么樣的呢？下面由“環儀儀器”為大家介紹其設計方案。

方案名稱：水平移動二箱式冷熱沖擊試驗箱

方案設計：環儀儀器

方案型號：HYTW

設計背景：在被測試產品尺寸比較大或者比較重的時候，傳統的上下沖擊式試驗箱高度會變得很高，使用不方便，并且不可靠。

解決方案：

水平移動的兩箱式冷熱沖擊試驗箱，其特征在于，其包括第一循環風機、儀表、觀察窗、氣缸、試驗提籃、導軌、機械室、壓縮機、第一箱體、第二循環風機、第二箱體、高溫室、低溫室，第一循環風機位于第一箱體的頂端上，第二循環風機位于第二箱體的頂端上，儀表位于機械室的正面上。

兩個觀察窗分別位于第一箱體上、第二箱體上，氣缸、壓縮機都位于機械室內，氣缸與試驗提籃連接，試驗提籃的側面設有提籃腳輪和支架，支架的一端與提籃腳輪連接，提籃腳輪在導軌上滑動，第一箱體位于機械室和第二箱體之間，高溫室位于第一箱體內，低溫室位于第二箱體內。

機械室的底端、第一箱體的底端、第二箱體的底端都設有工字鋼。機械室的頂端設有多個通孔。機械室的側面設有側門。氣缸與試驗提籃之間通過一根連桿連接。

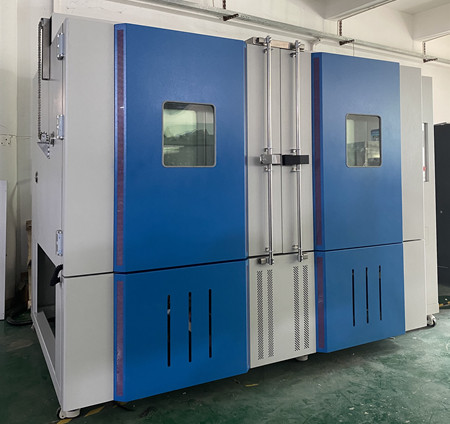

產品實拍：

方案特點：

采用氣缸驅動方式，穩定可靠，且采用橫向沖擊方式，高度不高，使用方便。
