為了保證試驗箱降溫速率和低溫度的要求，高低溫沖擊試驗箱采用進口半封閉壓縮機所組成的二元復疊式水冷制冷系統（需在室外安裝每小時冷卻水量為10噸的循環冷卻水塔）。復疊式制冷系統包含一個高溫制熱循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現降溫的目的。

制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。　　

高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。

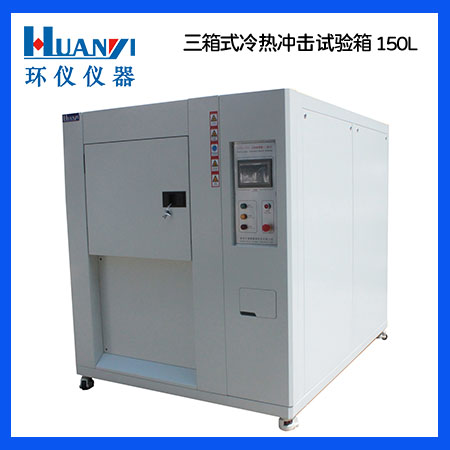

高低溫沖擊試驗箱用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、塑膠等行業，國防工業、航天、兵工業、電子芯片IC、半導體陶瓷及高分子材料之物理性變化,測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質,從精密的IC到重機械的組件，無一不需要它的理想測試工具。

高低溫沖擊試驗箱一般設定的溫度轉化精度是：0.1℃/min，其溫度轉換時間標準范圍是3-5分鐘內完成，下面就為您揭秘它是如何實現溫度如此迅速的進行轉換的?

制冷循環采用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其主要過程：

制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。

高低溫沖擊試驗箱之制冷系統采用全封閉壓縮機所組成的單元氟利昂制冷系統。制冷系統的設計應用能量調節技術既能保證制冷機組正常運行,又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統保持在最佳的運行狀態。采用平衡調溫(BTC),既在制冷系統在連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，終達到一種動態平衡。

一般來說，高低溫沖擊試驗箱的制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸氣壓縮式制冷，該制冷方式是人工制冷中應用廣泛而又經濟的制冷方式之一。蒸氣壓縮式制冷型式有：單級制冷、多級制冷和復疊式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成。由于我們試驗的溫度低溫要達到-55℃，單級制冷難以滿足要求，因此高低溫沖擊試驗箱的制冷方式一般采用復疊式制冷。

高低溫沖擊試驗箱制冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分都是一個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化;低溫部分制冷劑的蒸發則從被冷卻的對象(試驗箱內的空氣)吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器聯系起來的，它既是高溫部分的蒸發器，也是低溫部分的冷凝器。高低溫沖擊試驗箱的高溫部分制冷劑采用中溫制冷劑，低溫部分制冷劑采用低溫制冷劑，箱內溫度能達到-70℃。
