一、適用范圍:

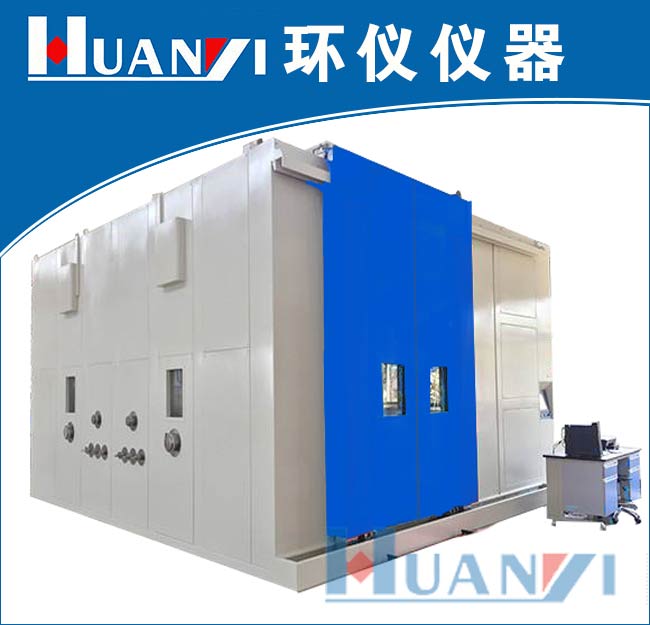

汽車整車環境試驗艙是依據整車(轎車、輕卡)環境試驗性能測試的工作狀態,經保溫隔熱處理后,采用適當?shù)耐L(fēng)、空調設備以滿足整車動力匹配,經濟性能匹配,整車?yán)鋯?dòng)性能匹配,整車空調性能開發,整車低溫適應性能,排放性能等試驗要求。
二、汽車整車環境試驗艙儀器特征：
1.新風系統
在環境倉溫度為 0 ℃～–40℃時 風量大于1200m3/h，在環境倉溫度為20℃時 風量大于3000m3/h，新鮮空氣的送風機為變頻式電機,新風機組具備手動開關及風量調節功能。
2.汽車尾氣排放系統
提供不銹鋼變頻風機、由艙內到室外管路和排氣背壓調控裝置，使在試驗全過程中排氣管出口處出的靜壓力不超過±1.25 kPa(滿足GB18352.2-2001)；最大排氣抽氣量，4000 m3/h。
3.艙體
① 整體結構
汽車整車環境試驗艙整體呈上下層立體布局，下層為環境艙體，上層為循環風道。
②墻體構造
聚氨酯拼裝庫板，厚度150 mm，外表面采用噴塑彩色鋼板（厚度1.5mm），內表面采用不銹鋼板(SUS304 1.5mm)。
庫板邊緣帶有絕熱密封帶，拼裝完成后敷以硅酮密封膠，并用不銹鋼板條覆蓋將兩塊庫板鉚接。
③地板構造
在設計結構上基本與墻體相同。另外增加了防滑層和受壓盤。
防滑不銹鋼材厚度≥3mm,地面承載能力1200kg/輪，冷卻風機移動范圍內有加強承重處理；設備基礎構造滿足轉鼓設備保溫的需要
④測試倉內凈尺寸：視實際使用情況而定
⑤測試倉門：車輛通行門，帶觀察窗的人員通行門
⑥觀察窗：控制室觀察窗；各扇門上的觀察窗
技術參數：
溫 度 范 圍 | -40～+80℃ |
工作室尺寸 | 17000×700×4500（長×寬×高）（mm）或依客戶要求訂制 |
溫度變化速率 | 25℃←→-40℃，2.5小時，25℃←→60℃，2小時 （空載，全程平均） |
溫度控制精度 | ±1℃ （控制點處測量、無熱負荷變化時 |
溫 度 偏 差 | ±2℃ （無熱負荷變化時） |
制 冷 方 式 | 蒸汽壓縮制冷 |
循 環 風 機 | 循環空氣流量約為150,000 m3/h |
地 板 結 構 | 防滑不銹鋼材厚度≥3mm,地面承載能力1200kg/輪 |
墻 體 結 構 | 聚氨酯拼裝庫板，厚度180 mm，外表面采用噴塑彩色鋼板（厚度1.5mm），內表面采用不銹鋼板(SUS304 1.5mm) |
數據采集系統 | 1、數采模塊要求是進口品牌，滿足室內和室外試驗，并配備車載電源、筆記本電腦及采集軟件（滿足多臺電腦使用）。 2、能同時采集200個K型熱電偶、32路模擬信號、8個頻率信號和1路OBD信號（由1個Can卡集成）。 3、需要配置5套Can卡、5根OBD采集線、10個壓力傳感器、6個流量傳感器、4個轉速傳感器、3個濕度傳感器、2個光照傳感器。 |
安全報警系統
| 1、對艙內有害氣體（CO和HC等）進行監測、自動報警并及時排出(按環保要求的規定設置限值)。 2、艙的壁面應安裝壓力釋放閥。 3、安全和氣體報警系統包括：環境艙內和控制室內設置緊急制動按鈕；報警和故障信息顯示在控制計算機操作界面的屏幕；壓縮機超壓保護等。 |
